Stromkompass

Aber wie ist das „hinter“ der Lampe? Wir experimentieren weiter!

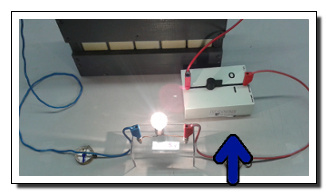

Der Stromkreis enspricht wieder unserer ersten Situation. Der Schalter ist geöffnet. Beide Kompassnadeln zeigen in Richtung Norden.
Nun wird der zweite Kompass hinzugenommen und unter das rote Kabel gelegt. Er liegt also unter dem Kabel, welches die Glühlampe mit dem Pluspol der Batterie verbindet. Was wirst du beobachten, wenn der Schalter geschlossen wird?

Wird jetzt der Strom eingeschaltet, richtet der zweite Kompass sich ebenfalls neu aus. Der linke Kompass wird nach unten zeigen, doch in welche Richtung zeigt der rechte?

a) Durch das rote Kabel (über dem zweiten Kompass) fließt der Strom ebenfalls zur Glühlampe. Im roten Kabel fließt er also in die andere Richtung als im blauen Kabel. Die beiden Kompassnadeln richten sich deshalb auch entgegengesetzt aus.

b) Der Strom fließt über das rote Kabel zur Batterie zurück. Der Strom behält also seine Richtung bei. Die zweite Kompassnadel zeigt deshalb in dieselbe Richtung wie der bisherige.
